产品型号

R2611

处理器(CPU)

Cortex A53 1.6GHz四核64位处理器

本地运存

1GB LPDDR4

本地存储

8GB EMMC Flash

操作系统

Ubuntu 20.04系统

扩展存储

TF卡

以太网

2路有线10/100M

无线/蓝牙

WiFi双频2.4/5.8G，BT5.2； (选配)

串口

4路RS485

CAN FD

1路（选配）

RTC

时钟记忆

4G/GPS

LTE Cat1，标准 SIM 卡，GPS；(选配)

支持频段：

LTE-FDD：B1/B3/B5/B8

LTE-TDD：B34/B38/B39/B40/B41

USB

1路OTG

Key1、Key2

1-恢复出厂值；2-复位键

电源

9V~36V；标准12V；<5W

产品尺寸

128.4×92.6×27mm

防护等级

≥IP54，金属外壳密闭性高、防爆、抗干扰

环境温度范围

工作温度:-40℃至+85℃

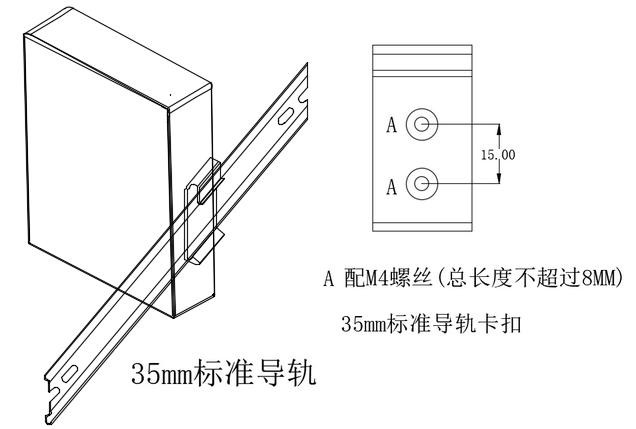

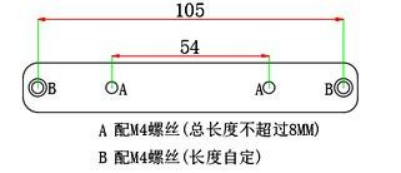

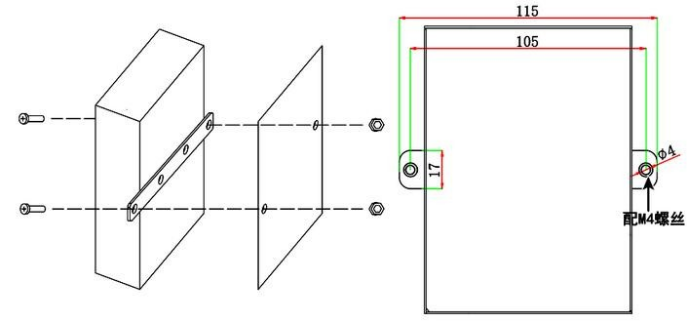

安装方式

导轨式安装或其他标准安装方式，支持标准尺寸和配件兼容

数采管理软件

可批量管理数采服务，支持配置导入导出，支持时钟同步

数采点位数

默认1万点，可根据需求调整

南向接口协议

支持标准的OPCUA、OPCDA、Modbus、PLC等主流工业及电力通讯协议

北向接口协议

支持标准的OPCUA、ModbusTCP、MQTT、HTTP、WebSoket等协议，并支持透传和数据协议转换两种方式

数据上传策略

支持点位变化上传，变化全量上传，定时全量上传等灵活的上传策略配置

内置数采系统

可批量管理数采服务，软件服务支持配置备份及复制，支持时钟同步，支持平台集中管理

工作电压

—

9.0

12.0

36

V

工作电流

VCC=+12V，4G 数据传输

—

250

—

mA

串口波特率

用户自定义

300

—

57600

bps

串口电平V_AB

Output 1

2.5

5.0

—

V

Output 0

—

-5.0

-2.5

V

串口电平V_AB

Input 1

0

2.5

—

V

Input 0

—

-2.5

-0.2

V

CAN口波特率

用户自定义

10K

—

1M

bps

FD 模式 数据波特率

10K

1.5M

bps

CAN电平V_HL

显性(逻辑 0)

1.2

2.0

3.0

V

隐性(逻辑 1)

-120

0

12

mV

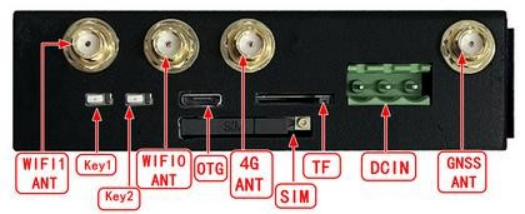

1

DCIN （+）

12V 输入(9-36V)

2

电源地

3

PE

大地

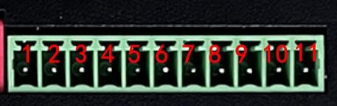

1

CAN_H

CAN

2

CAN_L

3

GND

4

RS485_A1

RS485-1

5

RS485_B1

6

RS485_A2

RS485-2

7

RS485_B2

8

RS485_A3

RS485-3

9

RS485_B3

10

RS485_A4

RS485-4

11

RS485_B4

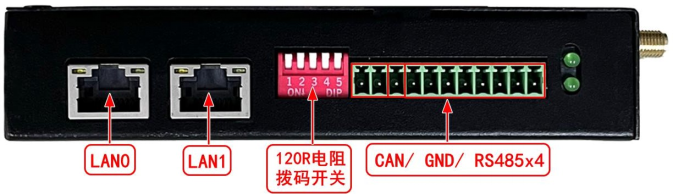

1

CAN 带 120R 终端电

CAN 不带 120R 终端电

2

485-1 带 120R 终端电阻

485-1 不带终端电阻

3

485-2 带 120R 终端电阻

485-2 不带终端电阻

4

485-3 带 120R 终端电阻

485-3 不带终端电阻

5

485-4 带 120R 终端电阻

485-4 不带终端电阻

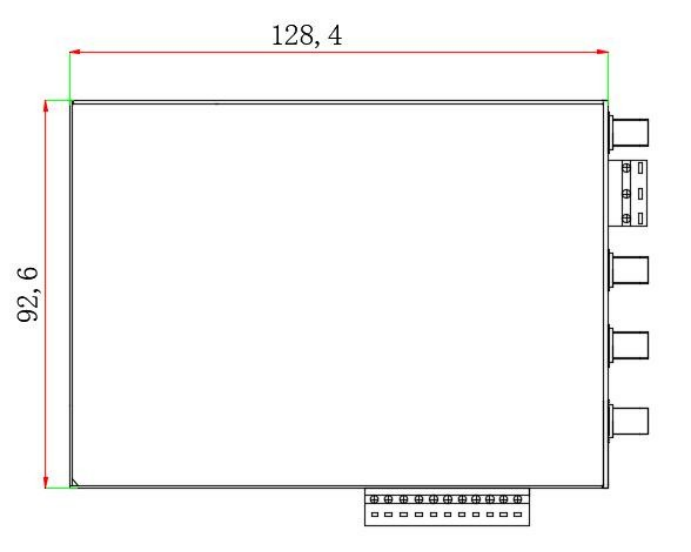

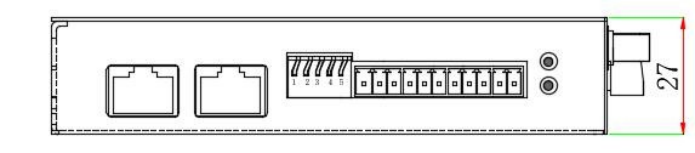

产品外形尺寸

128.4(L)x92.6(W)x27mm

产品净重量

335g

包装标准

包装箱型号

包装箱尺寸

层数（层）

数量/层

总数

飞机盒

18.8cm(L)×13.2cm(W)×6.2cm(H)

1

1

1
